Moduły grzejne IZOHEAT
Produkujemy ceramiczne kształtki grzejne w postaci płaskich paneli i cylindrów z wbudowanym elementem grzejnym o temperatrze pracy do 1100°C pracy ciągłej. Wysoka jakość zastosowanych materiałów, bogaty asortyment i możliwość wykonania pod wymiar sprawia, że są doskonałym wyborem do budowy prostych komór grzewczych, modernizacji pieców a także realizacji nietypowych projektów jako źródło ciepła.
SKONTAKTUJ SIĘ Z NAMI
Cechy / funkcje
- Temperatura pracy do 1150°C – możliwość zastosowania w wymagających procesach przemysłowych i laboratoryjnych
- Wbudowany element grzejny trwale zamocowany w ceramice – brak ryzyka wysunięcia i deformacji spirali: trwałe i bezpieczne.
- Możliwość pracy w dowolnym położeniu – dzięki technologii formowania próżniowego moduły zachowują pełną funkcjonalność niezależnie od orientacji montażu.
- Łatwa i szybka zabudowa – wygodne rozwiązanie do budowy nowych komór grzewczych oraz modernizacji istniejących pieców.
- Wysokiej jakości ceramika i drut oporowy – gwarancja niezawodności, odporności termicznej i długiej żywotności urządzenia.
- Uzwojenie cofnięte o kilka milimetrów od powierzchni w celu ograniczenia ryzyka mechanicznego uszkodzenia.
- Szeroki wybór wymiarów, mocy i napięć zasilania – łatwe dopasowanie do różnych aplikacji przemysłowych i laboratoryjnych.
- Dwa warianty wyprowadzeń elektrycznych – większa swoboda montażu.
- Możliwość produkcji modułów na wymiar – opcja idealnego dopasowania do konkretnego urządzenia lub procesu technologicznego.
- Kompleksowa oferta akcesoriów montażowych i izolacji – możliwość stworzenia kompletnego systemu grzewczego u jednego dostawcy.
- Rozwiązanie do samodzielnej budowy i naprawy pieców – prostsza modernizacja urządzeń oraz ograniczenie kosztów serwisowych
- Możliwość zamówienia z systemami zasilająco-sterującymi.
Warianty wykonania

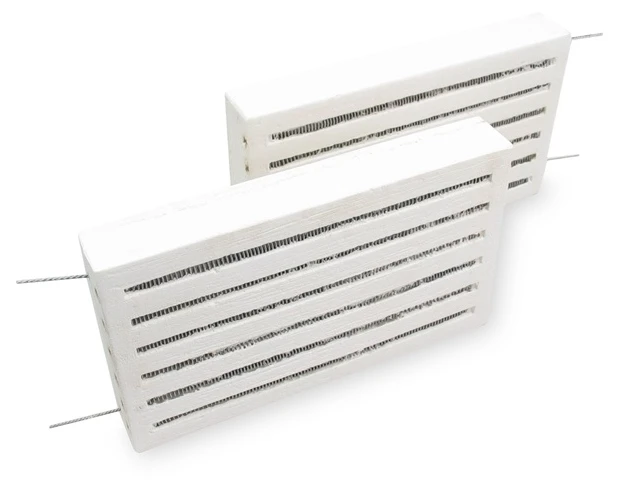

Moduły grzejne IZOHEAT płaskie
Płaskie moduły grzejne mają geometrię prostopadłościanu, w którym drut oporowy jest zatopiony bezpośrednio w płaskiej strukturze włókna ceramicznego. Ich konstrukcja pozwala na łatwe i niemal bezszczelinowe układanie dużych, gładkich powierzchni, co minimalizuje powstawanie mostków termicznych. Ze względu na swój kształt, moduły te są przeznaczone głównie do budowy i modernizacji urządzeń o prostokątnej lub kwadratowej geometrii, takich jak klasyczne piece komorowe, suszarnie czy płyty grzewcze. Świetnie sprawdzają się również przy wykładaniu ścian bocznych, drzwi oraz sklepień dużych pieców przemysłowych, gwarantując równomierne, jednoosiowe promieniowanie cieplne w kierunku wsadu.
Moduły grzejne IZOHEAT cylindryczne
Cylindryczne moduły grzejne posiadają geometrię rury lub są złożone z dopasowanych segmentów łukowych (np. w kształcie połówki lub 1/3 rury), które po zestawieniu tworzą pełny okrąg. Taka konstrukcja zapewnia równomierne, dośrodkowe promieniowanie cieplne (w zakresie 360 stopni) na całej długości ogrzewanego elementu. Są one powszechnie stosowane w urządzeniach o budowie obrotowej lub kołowej, takich jak piece tyglowe do topienia metali, piece rurowe oraz reaktory laboratoryjne. Ponadto doskonale sprawdzają się w układach grzania pionowego i poziomego, w których precyzyjna kontrola strefowa oraz wysoka jednorodność temperatury wokół cylindrycznego obiektu są kluczowe dla procesu technologicznego.
Dane techniczne

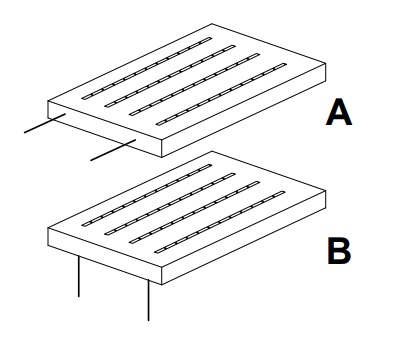

Warianty wykonania końcówek zasilających:
A - równoległe do modułu
B - prostopadłe do modułu
Standardowa długość końcówek: 300mm.
Materiał konstrukcyjny (ceramiczny):
- włókno ceramiczne 1260 (standard),
- włókno ceramiczne 1430,
- włókno BIO 1200,
- możliwość wykonania na spoiwach organicznych oraz bez ich udziału.
Uzwojenie grzewcze:
- drut oporowy IZOCRAL 1.4765 (standard),
- drut chromoniklowy NiCr 80:20.
Uwagi instalacyjne:
- moduły wymagają stałej kontroli temperatury (najcześciej termopara i regulator PID),
- moduł oprócz funkcji grzewczej pełni także częściowo funkcję izolacyjną; w większości przypadków wymaga jednak dodatkowej warstwy izolacyjnej, zależnie od temperatury pracy,
- uzwojenie grzewcze nie może być zakryte, należy zachować dystans minimum 30-50mm od ogrzewanej powierzchni,
- podczas montażu pozostawić luz (dylatację) aby umożliwić modułom kompensację wymiarwą (3-5mm),
- pierwsze wygrzewanie do 300°C realizować powoli, nie szybciej niż 50°C/1h, powyżej 300°C nie szybciej niż 100°C/h,
- podczas pierwszego wygrzewania należy zapewnić skuteczną wentylację zarówno samego urządzenia jak i pomieszczenia (odparowanie wilgoci i dopalanie spoiw),
- projekt urządzenia powinien uwzględniać otwarte uzwojenie grzewcze modułu, które podczas pracy znajduje się pod napięciem.
Proponowane akcesoria do modułów grzejnych IZOHEAT:
- przepusty ceramiczne PCE (przejścia wyprowadzeń przez obudowę),
- zaciski miedziane do połączeń elektrycznych,
- rury ceramiczne (nośnik spiral, izolator wyprowadzeń),
- koraliki ceramiczne,
- kostki ceramiczne przyłączeniowe.
- układy zasilająco-sterujące
