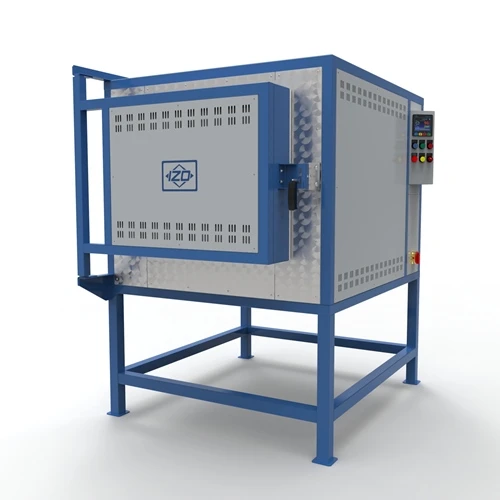

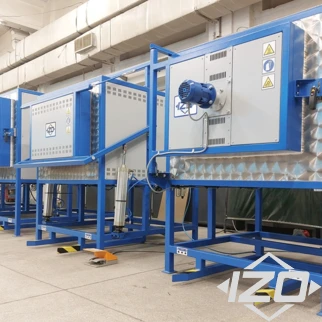

Piece komorowe warsztatowe

Piece komorowe IZO-2 przeznaczone są do obróbek cieplnych materiałów (głównie ulepszania cieplnego stali: hartowania i odpuszczania) w zakresie temperatur od 100°C do 1260°C. Dzięki solidnej konstrukcji, wysokiej niezawodności oraz szerokiej gamie rozmiarów i wyposażenia dodatkowego polecane są do hartowni, warsztatów i zakładów produkcyjnych. Doskonale sprawdzają się jako uniwersalne urządzenie podgrzewające detale do średnich i wysokich temperatur. Wraz z pozostałymi urządzeniami z oferty IZO (wanny hartownicze, kosze, wózki, skrzynie) mogą stanowić kompletne wyposażenie gniazd obróbki cieplnej. Doskonały stosunek ceny do jakości sprawia, iż są jednymi z najczęściej wybieranych pieców warsztatowych przez profesjonalistów w Polsce.

MASZ PYTANIA?
SKONTAKTUJ SIĘ Z NAMI

32 232 22 59

Zapytaj o produkt

Zastosowanie

obróbka cieplna stali: hartowanie, odpuszczanie, normalizacja, wyżarzanie,
podgrzewanie wyrobów przed innymi procesami (kucia, prasowania itp.),
odprężanie (wygrzewanie) wyrobów po innych procesach,
obróbka cieplna w atmosferach ochronnych ograniczających utlenianie powierzchni,
usuwanie naprężeń,
przeprowadzanie badań, testów i doświadczeń,
starzenie stopów metali i przesycanie,
montaż na skurcz cieplny.

Cechy / funkcje

Szeroki zakres zastosowań, bogaty wybór modeli i opcji wyposażenia.
Wysoka precyzja obróbki cieplnej, wykorzystywane m.in. w branży motoryzacyjnej i lotniczej.
Niezawodność w środowisku przemysłowym - dedykowane profesjonalistom szukającym trwałego narzędzia pracy.
Przystosowane do pracy ciągłej z maksymalną temperaturą znamionową.

Szczelnie zamykane drzwi otwierane w bok (zawias po stronie lewej, opcjonalnie po prawej lub otwierane do góry).
Krańcowy wyłącznik bezpieczeństwa drzwi odłączający zasilanie grzałek i wentylatorów po otwarciu.

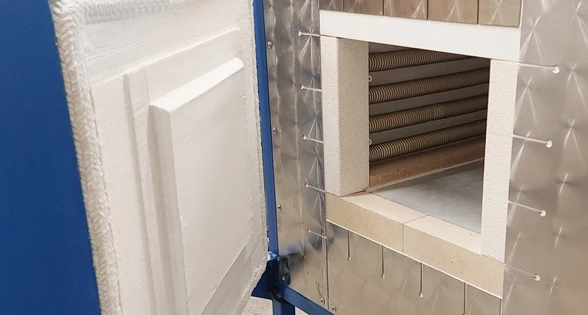

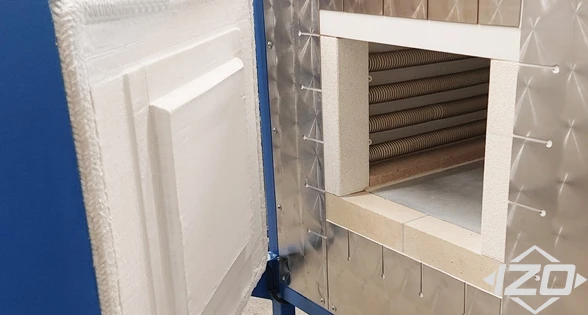

Lekka i energooszczędna izolacja ścian, drzwi i stropu z włókna ceramicznego oraz płyt CaSi.
Szybkie nagrzewanie dzięki małej akumulacji cieplnej wyłożenia.

Solidna, spawana rama z zamkniętych profili stalowych.
Odporne na wysokie temperatury podczas hartowania obramowanie okna wsadowego z blachy gatunkowej.
Konstrukcja malowana przemysłowymi farbami epoksydowo-poliuretanowymi, odpornymi na wysokie temperatury i środowisko pracy.

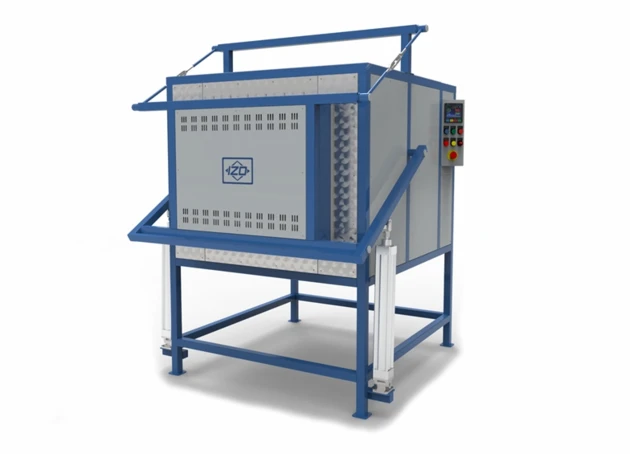

Dostępne opcjonalnie drzwi unoszone do góry pneumatycznie z możliwością zatrzymania w dowolne pozycji.

Precyzyjny, mikroprocesorowy regulator temperatury PID z regulacją czasu i szybkości nagrzewania.
Wysoka stabilność i powtarzalnośc procesów.
Dostępne opcjonalne sterowniki SetPoint ONE oraz IZO Smart Heat Control podnoszące komfort i funkcjonalność systemu sterowania.
Bardzo łatwa obsługa, krótki czas wdrożenia operatorów.

Wysoka jednorodność temperatur w komorze roboczej dzięki odpowiedniemu projektowi grzałek.
Piece IZO-2.O oraz IZO-2.HO wyposażone w wymuszony obieg powietrza poprawiający rozkład temperatur w zakresie 100-650°C zdominowanym przez konwekcyjną wymianę ciepła.

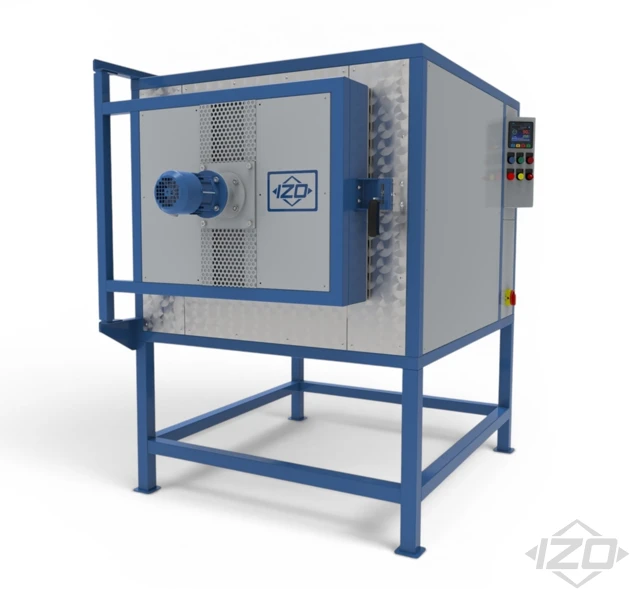

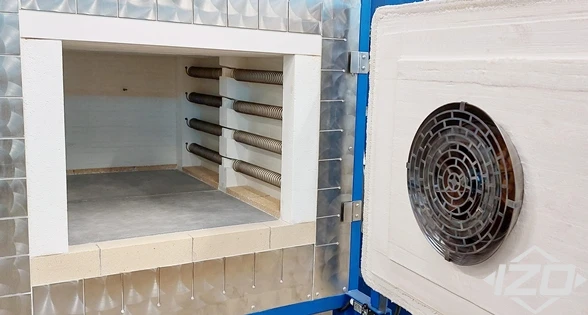

Obieg powietrza realizuje żaroodporny wentylator napędzany silnikiem z powietrznym chłodzeniem wału napędowego.

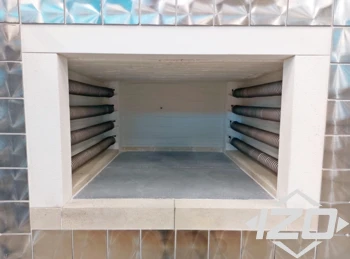

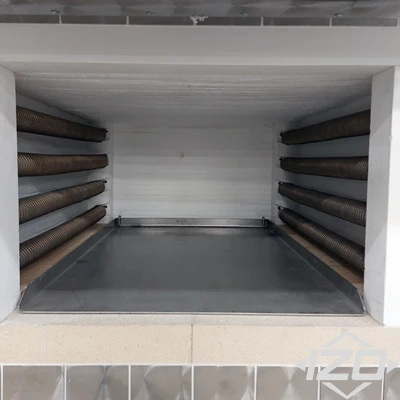

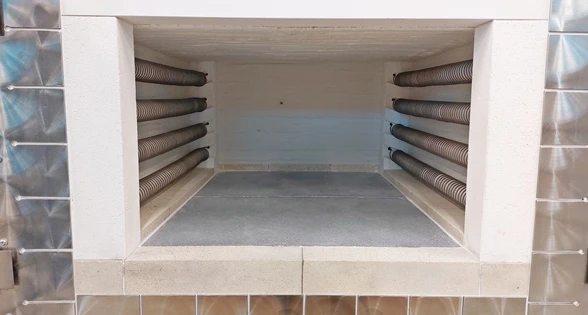

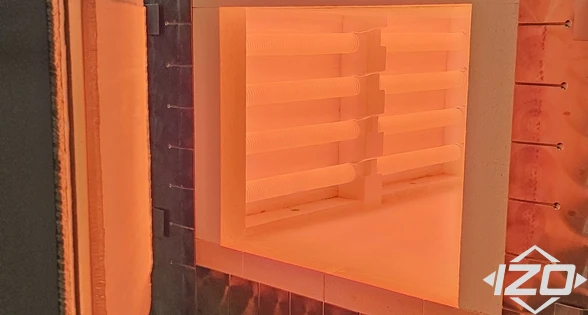

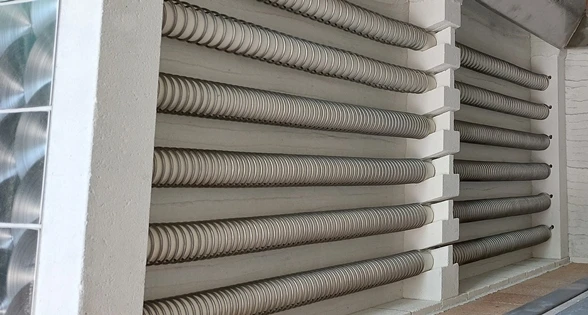

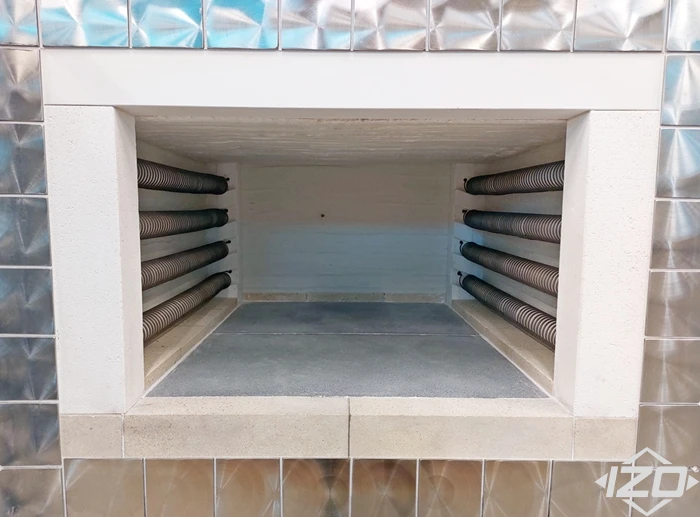

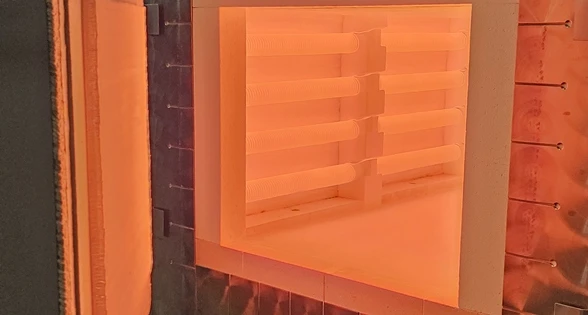

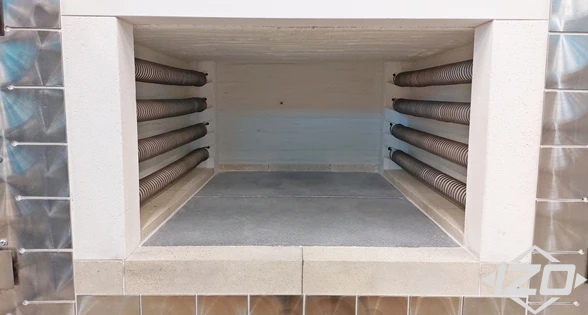

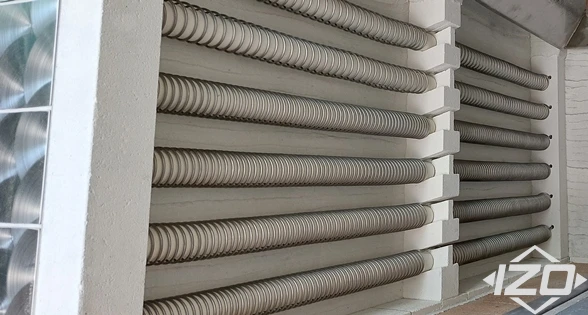

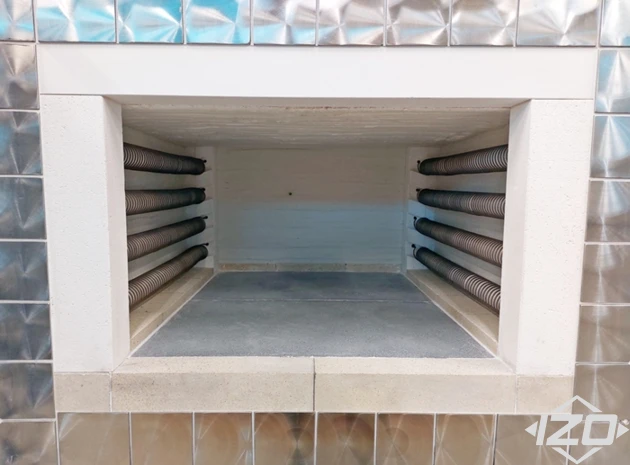

Spirale grzejne na rurach ceramicznych umieszczone na ścianach bocznych i w trzonie pod płytą z węglika krzemu SiC.
Spirale wykonane z wysokiej jakości drutu oporowego IZOCRAL (1.4765) gwarantujący dużą żywotność grzałek.
Swobodna radiacja cieplna i większa odporność na zanieczyszcenia dzięki zastosowaniu rur ceramicznych jako nośnika spiral.
Łatwa, samodzielna wymiana elementów grzejnych w razie uszkodzenia.

Zasilanie elementów grzejnych poprzez bezgłośne i niezawodne przekaźniki półprzewodnikowe SSR z radiatorem i zabezpieczeniem.
Pomiar temperatury precyzyjną termoparą typu „K” (1100°C) lub „S” (1260°C) w 1 klasie dokładności.
Komplet zabezpieczeń elektrycznych (dwa tory zabezpieczeń) i termicznych wymaganych przepisami UE.

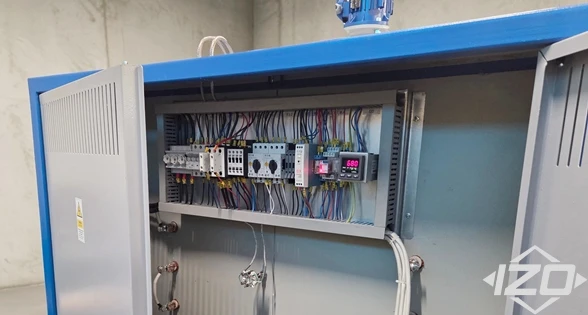

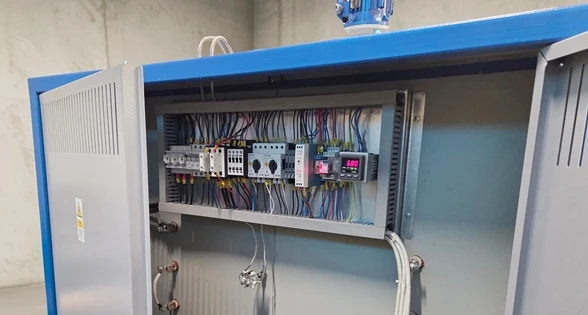

Łatwy dostęp do sekcji zasilająco-sterowniczej, bezproblemowa osiągalność części zamiennych.

Wysoka nośność trzonu wymurowanego prostkami izolacyjnymi, zdolna przenosić setki kilogramów wsadu.
Trwała płyta denna wykonana z węglika krzemu (SiC), przewodząca ciepło od spiral które zakrywa.
Wzmocniony próg załadowczy o zwiększonej odponości na uszkodzenia.
Dostępne akcesoria ułatwiające pracę: kosze, skrzynie, tace, wózki, szczypce itp.

Model produkowany i udoskonalany od ponad 20 lat, sprawdzony w wielu sektorach przemysłu.
Bogata gama modeli i opcji wyposażenia dodatkowego. Możliwość wykonania pod wymiar.
Pełna dokumentacja z instrukcją, deklaracja zgodności, tabliczka znamionowa opatrzona znakiem CE.
Korzystna cena.
Serwis na terenie całej Polski świadczony bezpośrednio przez producenta.

Warianty wykonania

Piec hartowniczy IZO-2.H

Zalecany zakres temperatur pracy 600-1100/1260°C
Piece hartownicze przeznaczone do obróbek wysokotemperaturowych w zakresie od 600°C do 1260°C.

Przekazywanie ciepła odbywa się głównie drogą promieniowania. Polecany dla procesów: hartowania, normalizacji, podgrzewania i innych.

Piec do odpuszczania IZO-2.O

Zalecany zakres temperatur pracy 100-650°C.
Piece przeznaczone do obróbek nisko- i średniotemperaturowych w zakresie od 100°C do 650°C.
Dzięki wymuszonemu obiegowi powietrza gwarantują wysoką jednorodność temperatur w komorze grzewczej w niskich i średnich temperaturach. Polecany dla procesów podgrzewania, odpuszczania, wyżarzania i innych.

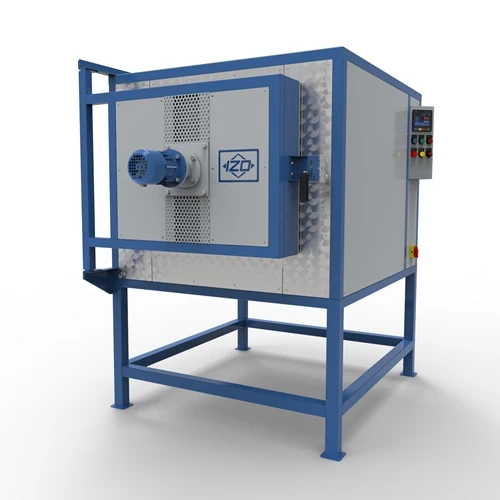

Piec dwusystemowy IZO-2.HO

Zalecany zakres temperatur pracy 100-1100/1260°C

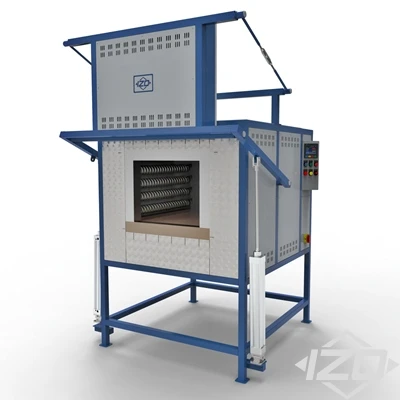

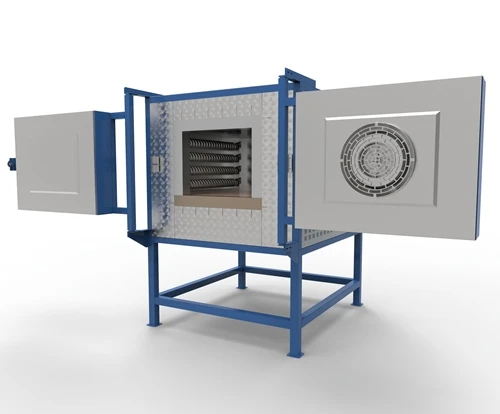

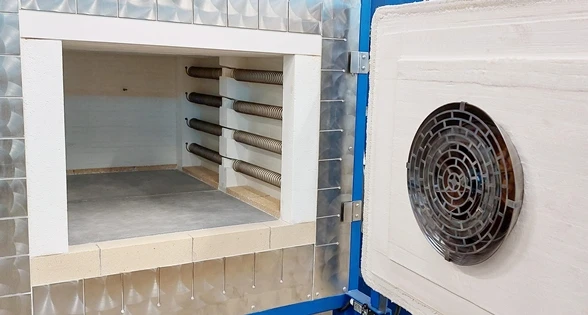

Uniwersalny piec dwusystemowy wyposażony w dwoje drzwi: jedne z wentylatorem obiegu powietrza do pracy w niskich i średnich temperaturach; drugie z pełną izolacją do pracy w temperaturach powyżej 650°C.

Doskonałe i ekonomiczne rozwiązanie pieca 2w1 zapewniające wysoką jakości obróbki cieplnej w pełnym zakresie bez konieczności zakupu osobno pieca do hartowania i odpuszczania. Szczególnie polecany do narzędziowni i innych zastosowań w których zakup dwóch osobnych urządzeń może nie mieć uzasadnienia ekonomicznego.

Asortyment

Wielkość komory (szer. głęb. wys.)	Piec IZO-2.O Piece do odpuszczania (T.max - moc)	Piec IZO-2.H Piece hartownicze (T.max - moc)	Piec IZO-2.HO Piece dwusystemowe (T.max - moc)
250x400x250mm	650°C - 6kW	1100°C - 7kW 1260°C - 8kW	650/1100°C - 7kW 650/1260°C - 8kW
350x500x300mm	650°C - 8kW	1100°C - 10kW 1260°C - 12kW	650/1100°C - 10kW 650/1260°C - 12kW
500x600x400mm	650°C - 12kW	1100°C - 16kW 1260°C - 18kW	650/1100°C - 16kW 650/1260°C - 18kW
600x800x400mm	650°C - 16kW	1100°C - 20kW 1260°C - 22kW	650/1100°C - 20kW 650/1260°C - 22kW
600x1000x500mm	650°C - 22kW	1100°C - 32kW 1260°C - 34kW	650/1100°C - 32kW 650/1260°C - 34kW
700x1200x500mm	650°C - 28kW	1100°C - 40kW 1260°C - 44kW	650/1100°C - 40kW 650/1260°C - 44kW

Wykonujemy także piece o innych wymiarach, dostosowane do specyfiki wsadu i charakteru produkcji.

Dane techniczne

Standardowy zakres wykonania i wyposażenia:

Solidna spawana konstrukcja pieca z zamkniętych profili stalowych.

Obudowa wentylowana (w wersji IZO-2.H i IZO-2.HO).
Drzwi otwierane ręcznie w bok (zawias po stronie lewej, opcjonalnie po prawej)
Krańcowy wyłącznik bezpieczeństwa drzwi,
Lekka, wielowarstwowa izolacja ścian, drzwi i stropu z włókna ceramicznego oraz płyt CaSi,
Wytrzymała wymurówka trzonu z prostek ogniotrwałych.
Trwała płyta denna wykonana z węglika krzemu (SiC),
Szybkie nagrzewanie oraz energooszczędność dzięki małej akumulacji cieplnej wyłożenia.
Spirale grzejne na rurach ceramicznych umieszczone na ścianach bocznych i w trzonie pod płytą SiC.
Wysokiej jakości drut oporowy spiral IZOCRAL gwarantujący długą żywotność grzałek,
Obramowanie okna wsadowego z blachy wysokogatunkowej.
Mikroprocesorowy regulator temperatury PID z regulacją czasu i szybkości grzania (TROL9100).
Pomiar temperatury termoparą typu „K” (1100°C) lub „S” (1260°C) w 1 klasie dokładności.
Zasilanie elementów grzejnych poprzez chłodzone przekaźniki półprzewodnikowe SSR z zabezpieczeniem.
Wymuszony obieg powietrza w piecach IZO-2.O oraz IZO-2.HO przez żaroodporny wentylator z chłodzonym powietrzem całem napędowym.
Komplet zabezpieczeń elektrycznych (dwa tory zabezpieczeń),
Kabel zasilający (2,5m) zakończony wtyczką pięciobolcową (w piecach do 21kW),
Dokumentacja DTR, instrukcja obsługi PL, deklaracja zgodności, karta gwarancyjna,
Tabliczka znamionowa opatrzona znakiem certyfikacji CE,

Opcje dodatkowe

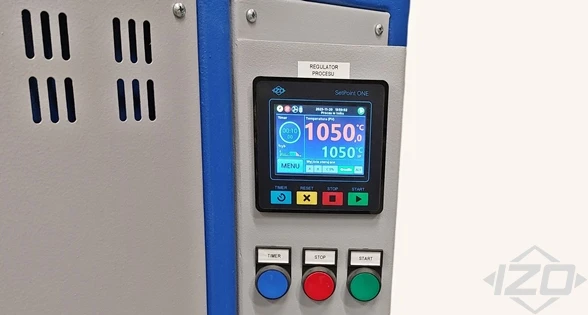

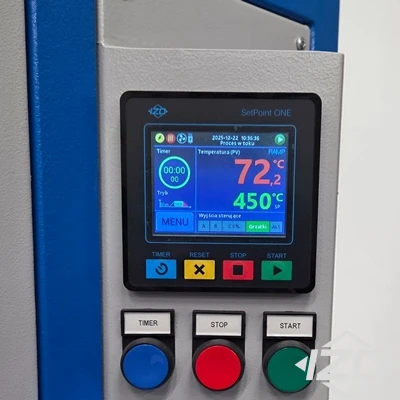

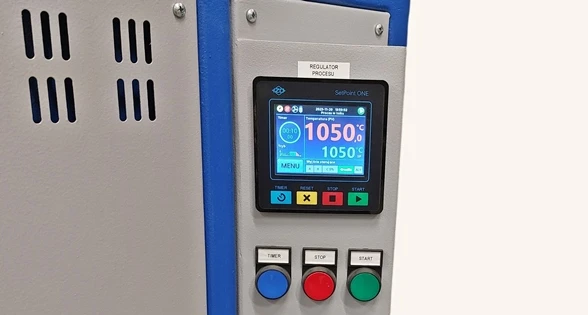

Sterownik SetPoint ONE. Niezwykle łatwy w użyciu sterownik z pamięcią programów obróbki cieplnej i rejestratorem temperatur. Kolorowy ekran dotykowy, obsługa w j.polskim.

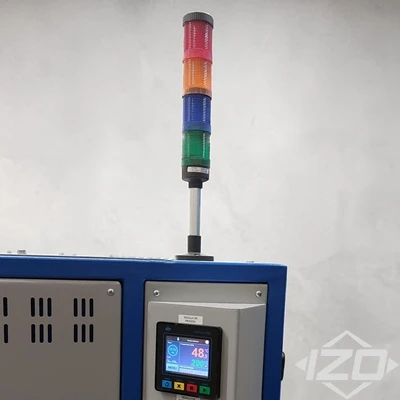

Kolumna sygnalizacyjna (optyczno-akustyczna) umożliwiająca obserwację bieżącego stanu pieca z większej odległości (praca, koniec cyklu, ostrzeżenie, awaria).

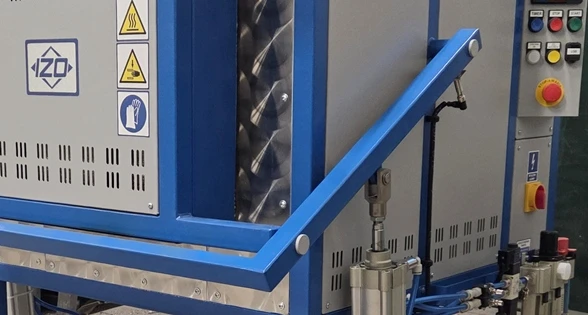

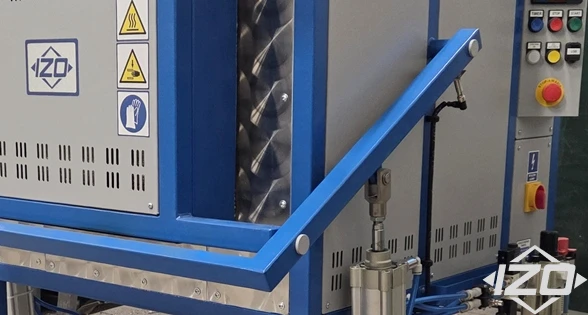

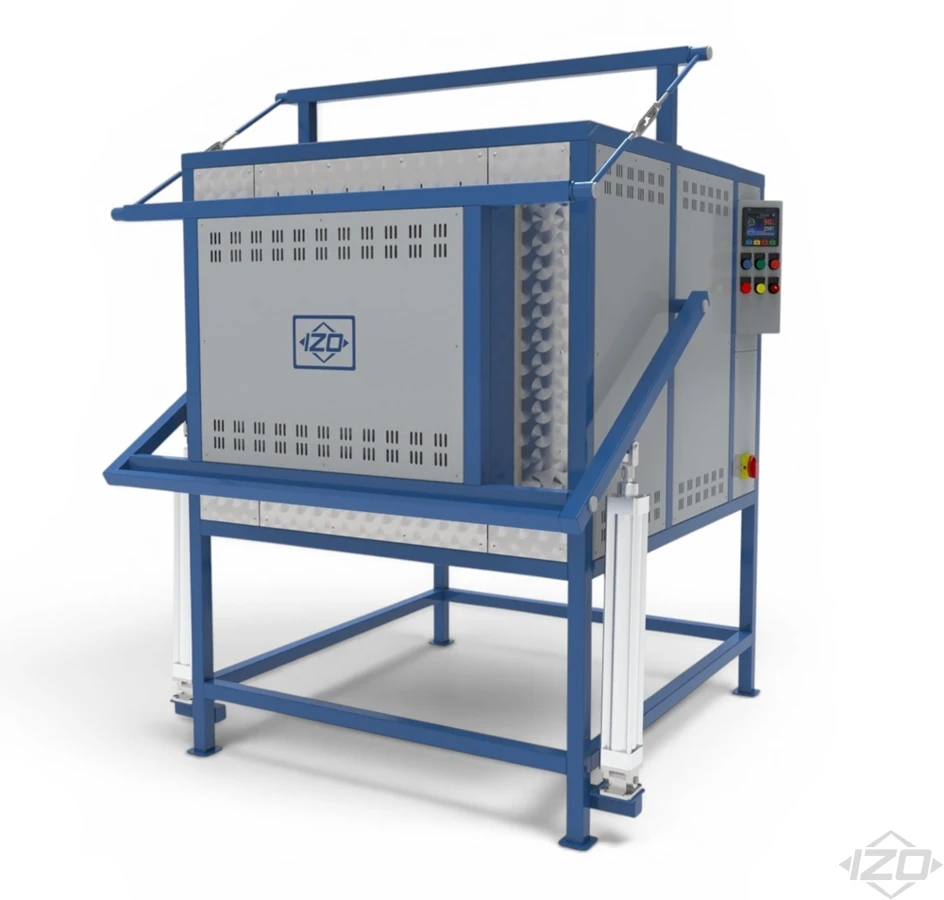

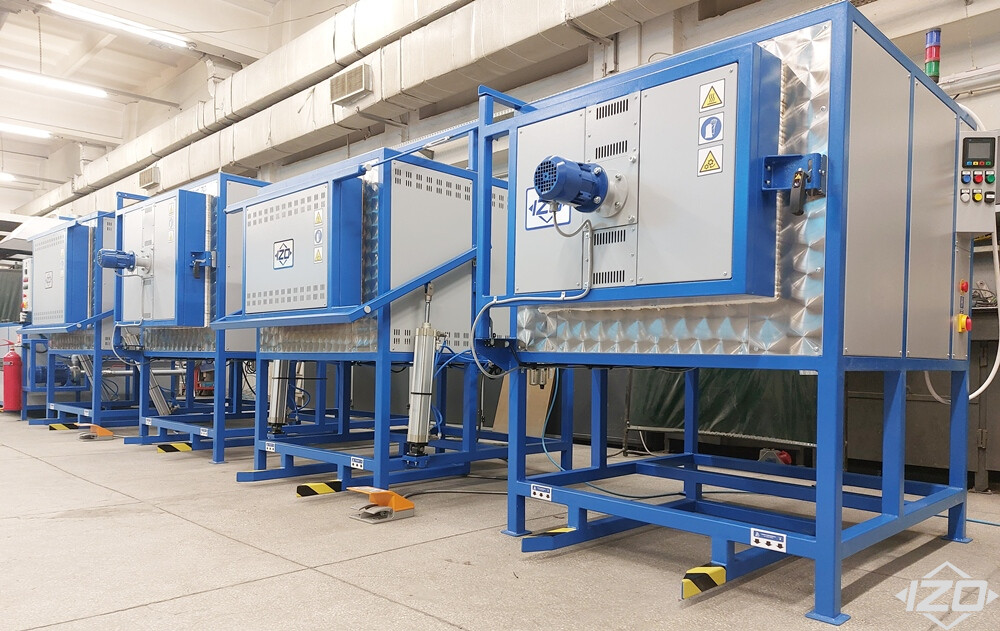

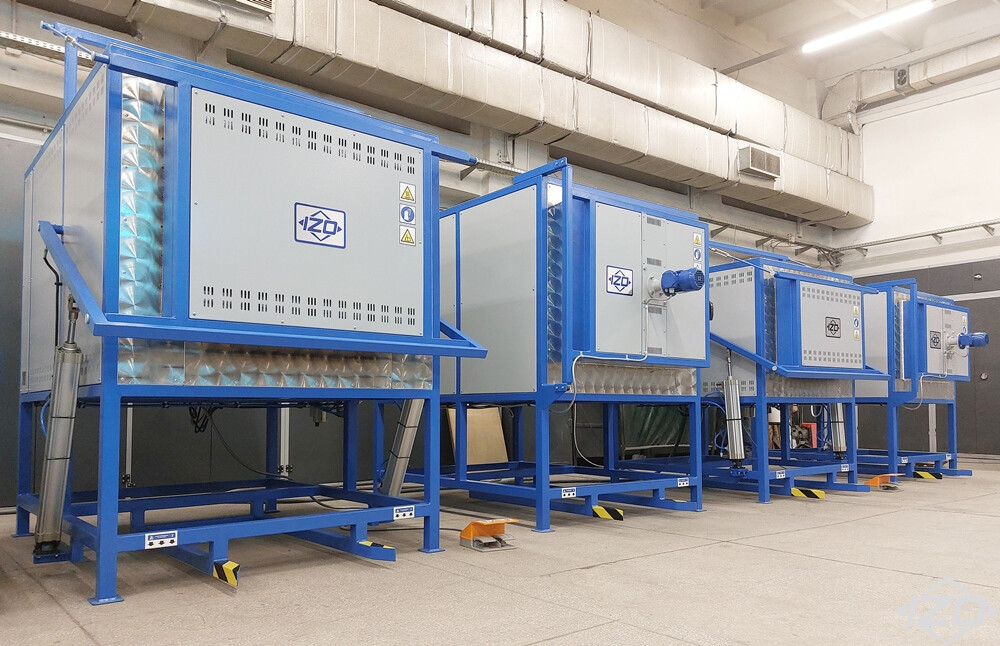

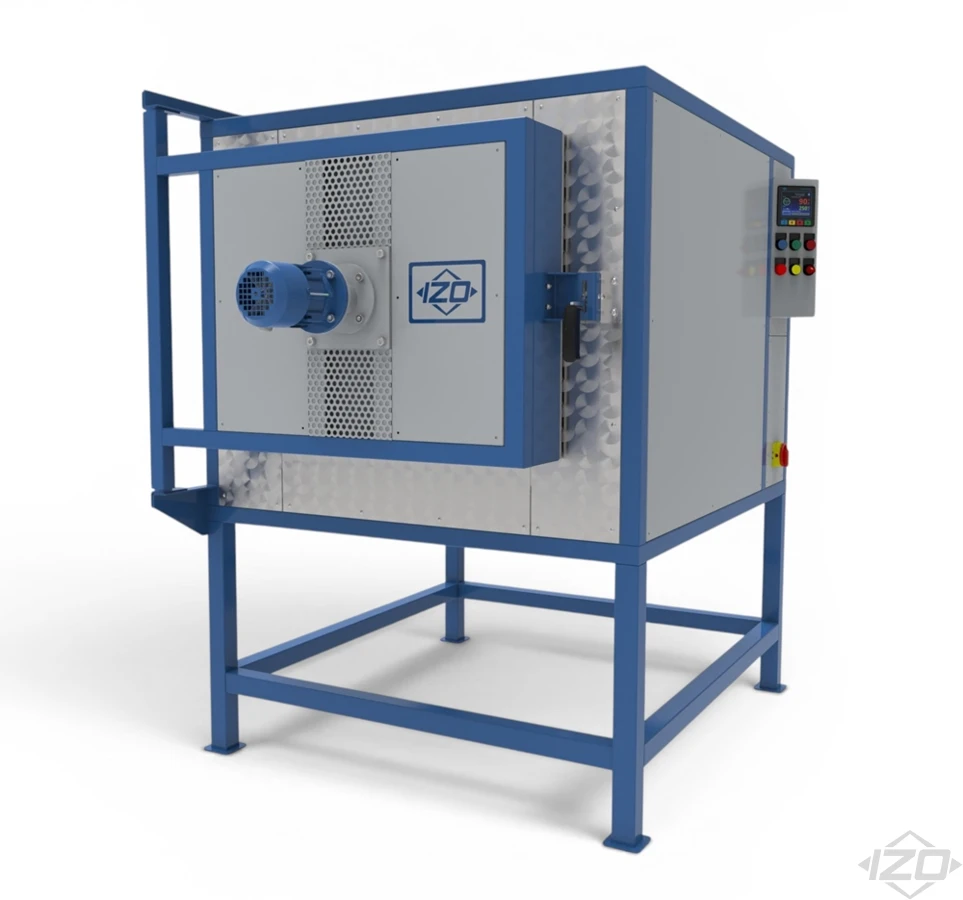

Drzwi unoszone do góry pneumatycznie sterowane dźwignią ręczną. Opcja dostępna dla pieców IZO-2.H oraz IZO-2.O. Możliwość uniesienia i zatrzymania drzwi w dowolnej pozycji.

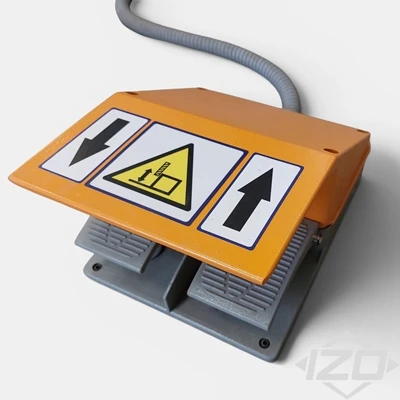

Sterowanie nożne do drzwi ponoszonych pneumatycznie do góry. Zwalnia ręce operatora dzięki czemu łatwia i przyspiesza proces hartowania.

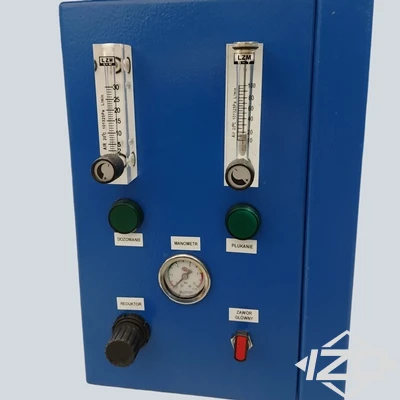

System dozowania gazów ochronnych obojętnych (azot/argon) redukujące grubość utlenionej warstwy na elementach. Zmniejsza zanieczyszczenie pieca i wanny hartowniczej. Wersje sterowane ręcznie i półautomatycznie.

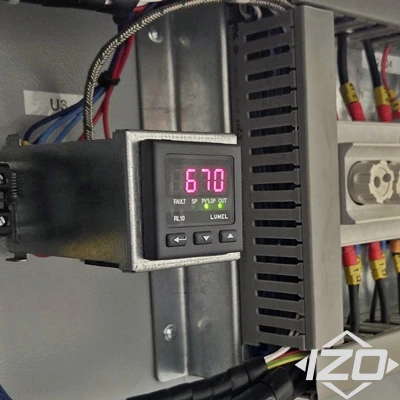

Regulator zabezpieczający chroniący piec i wsad przed krytycznym awariami lub błędami operatora. Instalowany wewnątrz części elektrycznej lub na panelu sterowania.

Blacha ze stali żaroodpornej na dno pieca. Dodatkowa ochrona płyty dennej z węglika krzemu przed uszkodzeniami mechanicznymi.

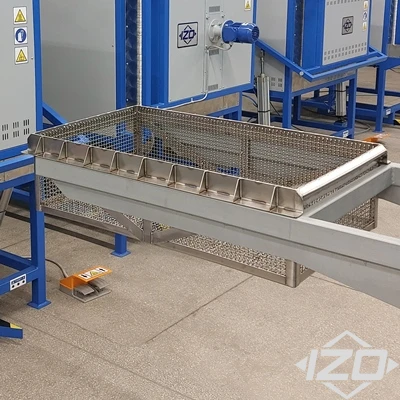

Kosze hartownicze, tace, skrzynie do nawęglania i wózki załadowcze i inne akcesoria. Skompletujemy niezbędny osprzęt dla Twojego procesu.
