Piece rurowe
Piec rurowy to jeden z podstawowych elementów wyposażenia większości laboratoriów i zakładów badawczych. Posiada cylindryczną komorę grzejną w postaci monolitycznej rury lub konstrukcję otwieraną (dzieloną). Zakres temperatur pracy pieców rurowych to najczęściej przedział 900-1200°C. Wygrzewany materiał umieszczany jest w pośredniej rurze roboczej (kwarcowej, ceramicznej, stalowej) lub bezpośrednio w piecu jeśli proces na to pozwala.
Urządzenia oferowane w szerokiej gamie średnic i długości oraz systemie uniwersalnej zabudowy umożliwiającej wykorzystanie jednego pieca do wielu celów. Piece rurowe cenione są szczególnie za wysoką trwałość, mnogość możliwych zastosowań oraz atrakcyjną cenę.
SKONTAKTUJ SIĘ Z NAMI
Cechy / funkcje
- Jeden piec, wiele zastosowań. Uniwersalna i kompaktowa budowa.
- Niezawodność i odporność na niekorzystne warunki pracy.
- Możliwość zmiany konfiguracji zabudowy pieca, uniwersalny system montażu.
- Duży wybór wariantów wykonania.
- Aktracyjna cena.
- Element grzejny osłonięty (w piecach jednoelementowych) umieszczony wokół rury roboczej.
- Krótkie czasy nagrzewania.
- Czoło pieca narażone na wysoką temperaturę wykonane ze stali nierdzewnej.
- Energooszczędna izolacja cieplna formowana próżniowo.
- Wkład grzewczy w niezależnej, nierdzewnej obudowie wewnętrznej.
- Szeroka oferta wyposażenia dodatkowego i akcesoriów: stojaki do pracy w pionie, uchwyty rur roboczych, króćce gazowe, instalacje gazów osłonowych.
- Możliwość stosowania rur roboczych: kwarcowych, ceramicznych, metalowych.
- Od jednej do pięciu stref grzejnych (zależnie od długości pieca).
- Wysoka jakość wykonania i estetyka wykończenia.
- Precyzyjna regulacja temperatury przy zastosowaniu regulatorów mikroprocesorowych PID. Szeroka gama dostępnych sterowników.
- Zasilanie elementów grzejnych przez przekaźniki półprzewodnikowe SSR.
- Precyzyjne termopary pomiarowe w 1 klasie dokładności.

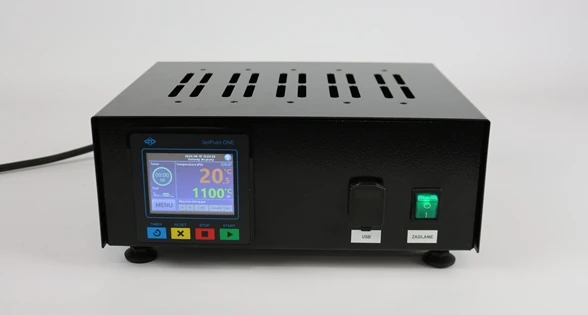

- Układ sterowania w uniwersalnej obudowie jako osobny element instalacji lub podstawy pieca.
- Opcjonalne sterowanie wielostrefowe oraz rejestracja temperatur i zdalna kontrola nad piecem.
- Wentylowana obudowa o bezpiecznej temperaturze powierzchni.
- Piece malowane proszkowo, łatwe do utrzymania w czystości.
- Regulowane stopki poziomujące w podstawie pieca i układu zasilająco-sterującego.
- Możliwość pracy zarówno w pionie jak i poziomie (piece jednoelementowe).
- Wersja z otwieraną komorą (piece rurowe dzielone) umożliwia wygodny montaż rury roboczej.
- Piece dzielone produkowane w wersji do pracy w poziomie lub pionie na stojaku.
- Dostępne w dużych średnicach komór, niedostępnych dla rozwiązań jednoelementowych.
- Możliwość stosowania wymiennych kształtek redukcyjnych dla rur roboczych o mniejszej średnicy.
- Krótkie czasy nagrzewania dzięki bezpośredniej radiacji cieplnej (otwarte elementy grzejne pieców dzielonych).

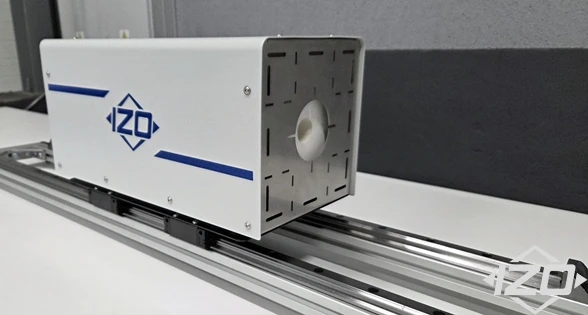

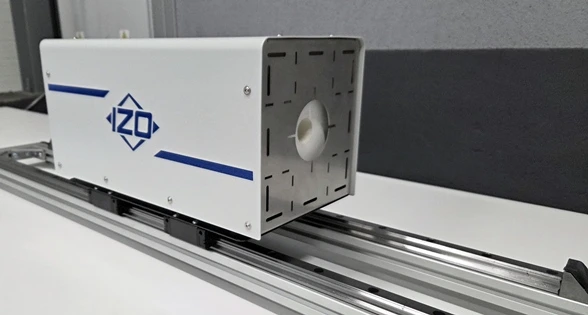

- Możliwość wykonań niestandardowych i realizcji gotowych stanowisk, np. ze stałą rurą roboczą i przesuwanym po prowanicach piecu.
- Dostępne wykonania OEM do dalszej zabudowy dla producentów maszyn (np. do generatorów atmosfer, podgrzewaczy itp) oraz ośrodków badawczych.
- Dokumentacja techniczna, instrukcja obsługi (PL), deklaracja zgodności, znak CE i gwarancja door-to-door.
Warianty wykonania

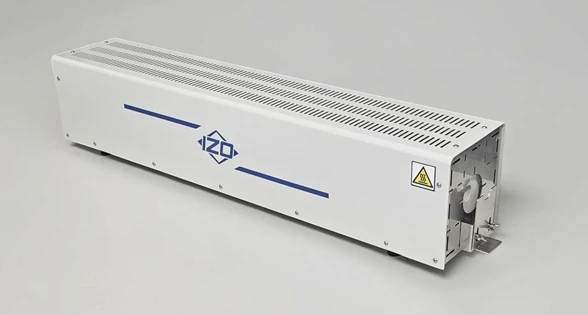

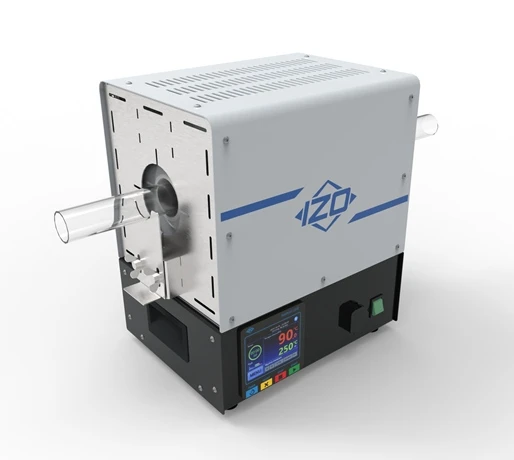

Piece rurowe jednoelementowe TUB.FRC
Komora pieca w postaci monolitycznej rury ceramicznej wokół której znajduje się osłonięty element grzejny. Najbardziej popularna wersja pieca rurowego.
Uniwersalne wykonanie do pracy w pionie lub poziomie.
Maksymalna temperatura pracy: 900°C, 1100°C, 1200°C.
Dostępne 3 sposoby zabudowy z opcją samodzielnej zmiany konfiguracji:

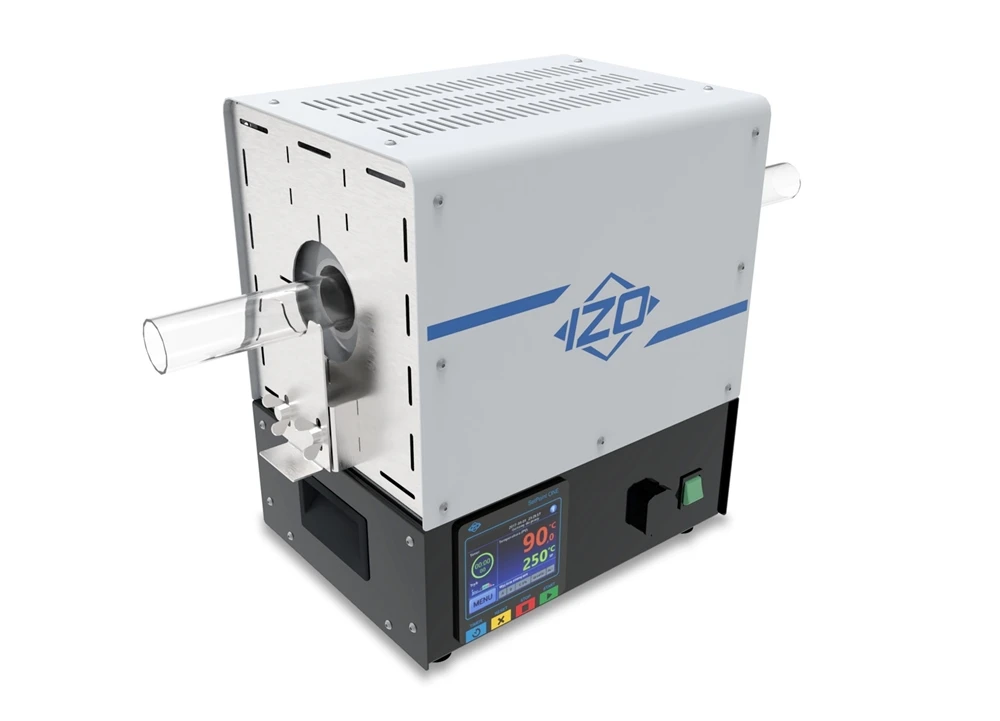

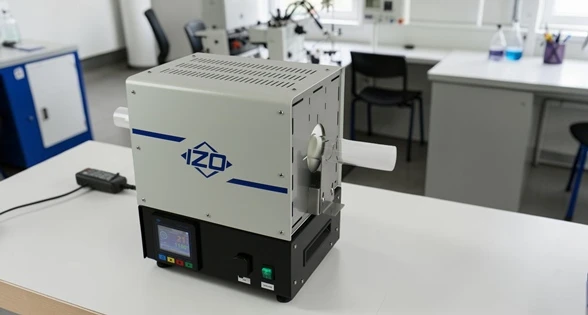

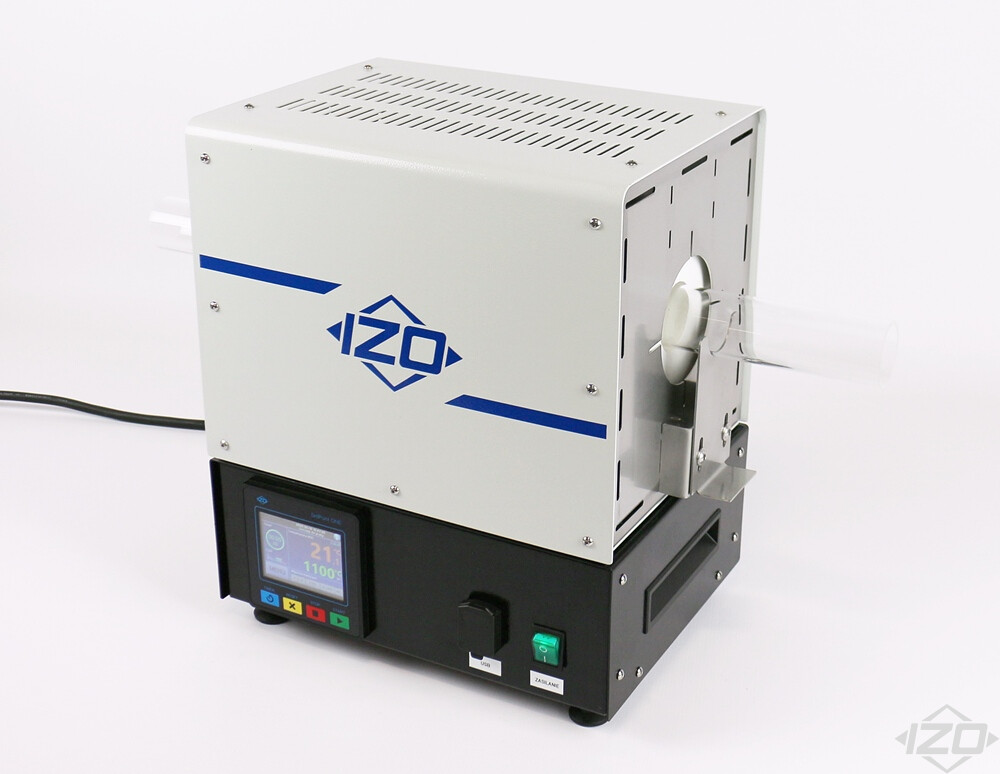

- kompaktowa: piec złączony z układem zasilająco-sterującym (do średnic 70mm i długości 600mm),

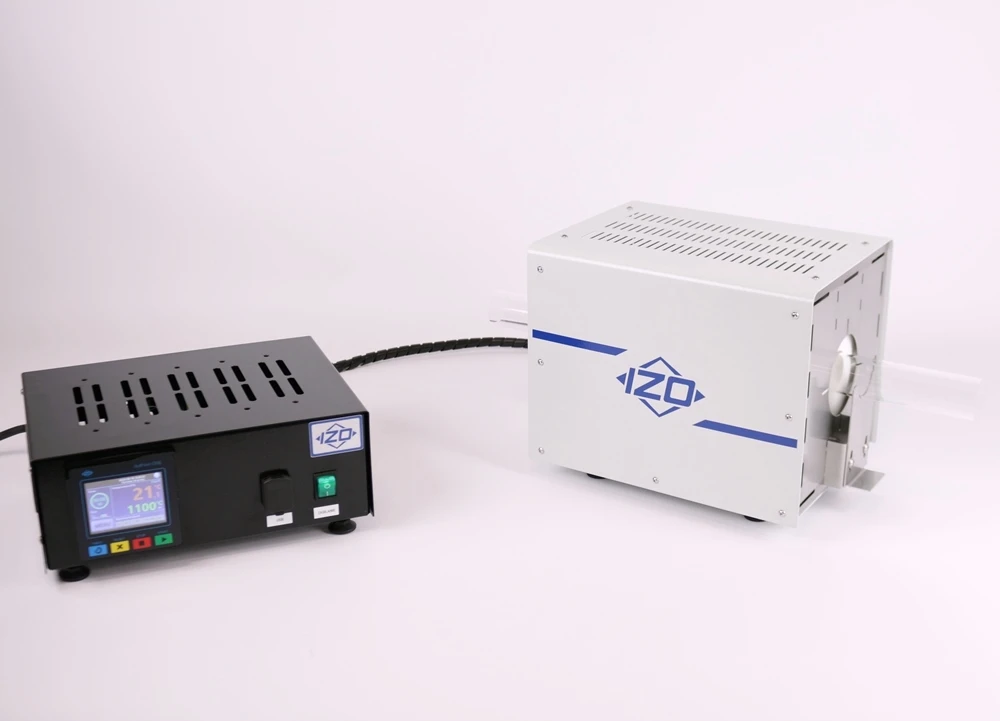

- solo: osobno piec + osobny układ zasilająco-sterujący,

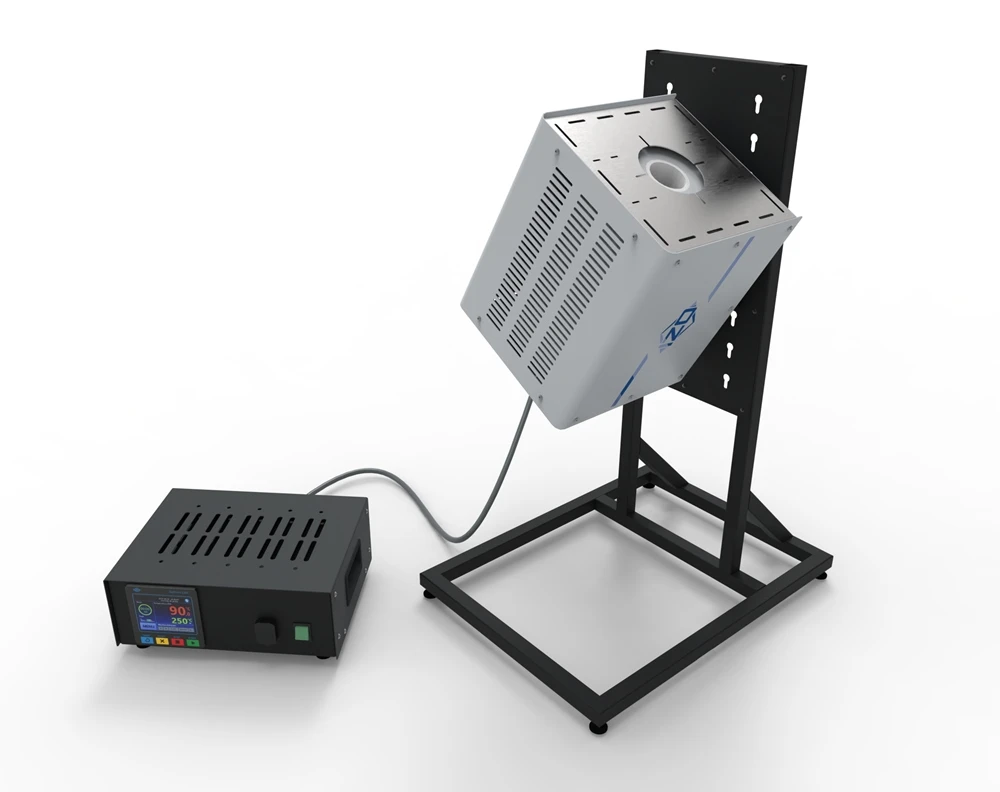

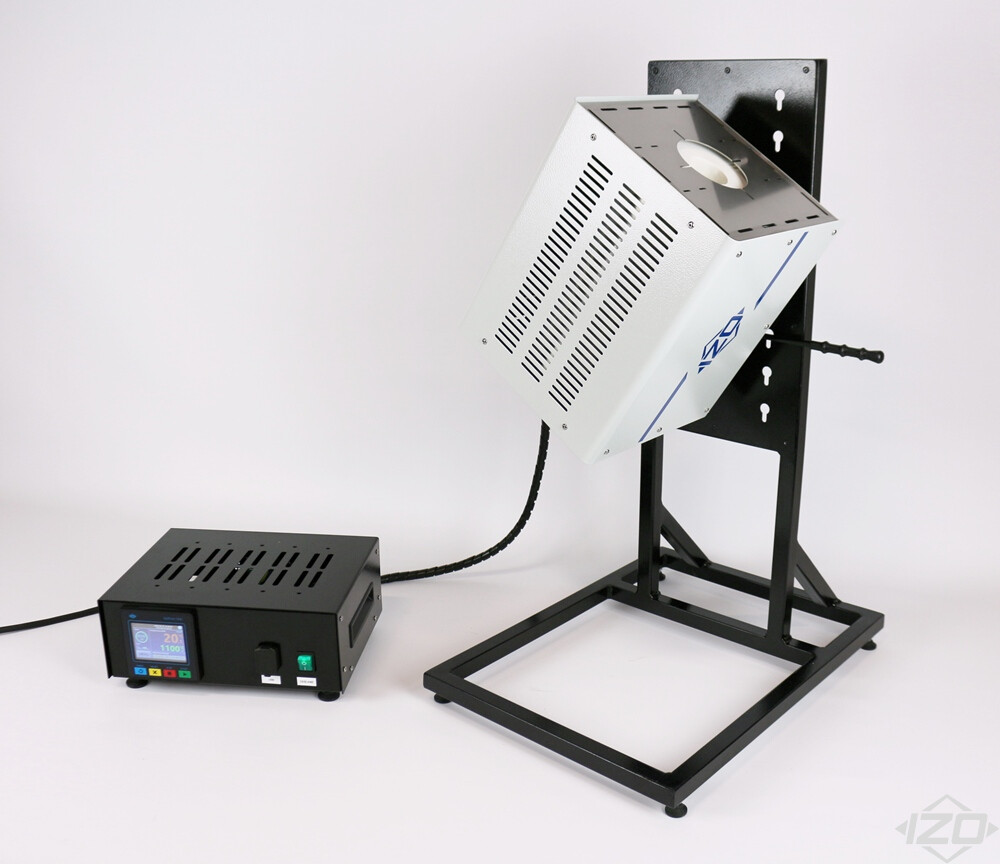

- do pracy w pionie (lub obrotowy): piec montowany na stojaku z osobnym układem zasilająco-sterującym.

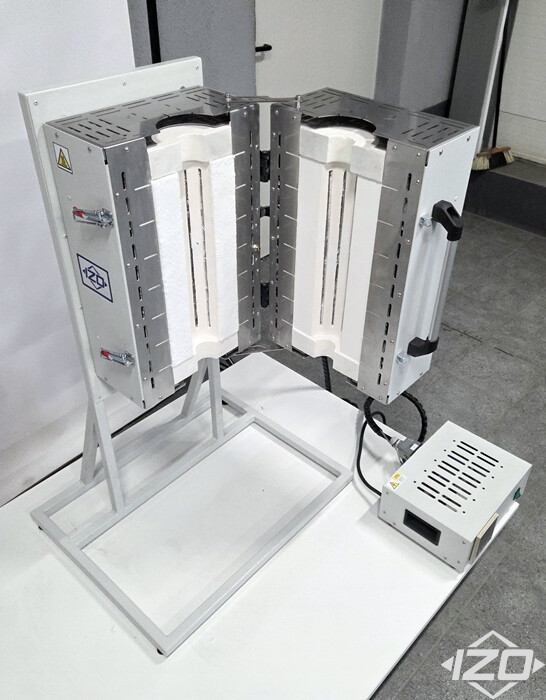

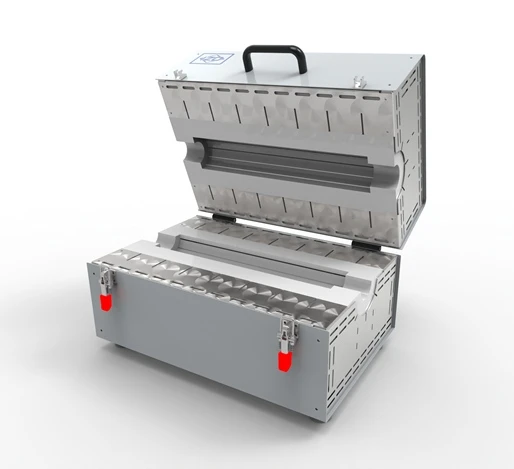

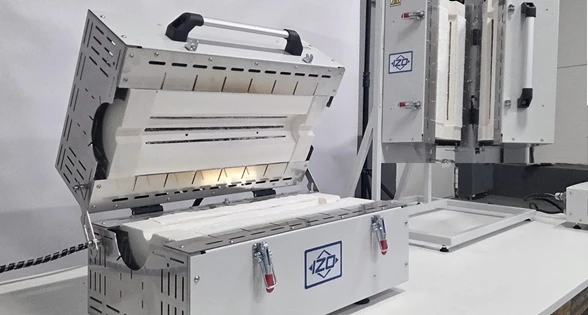

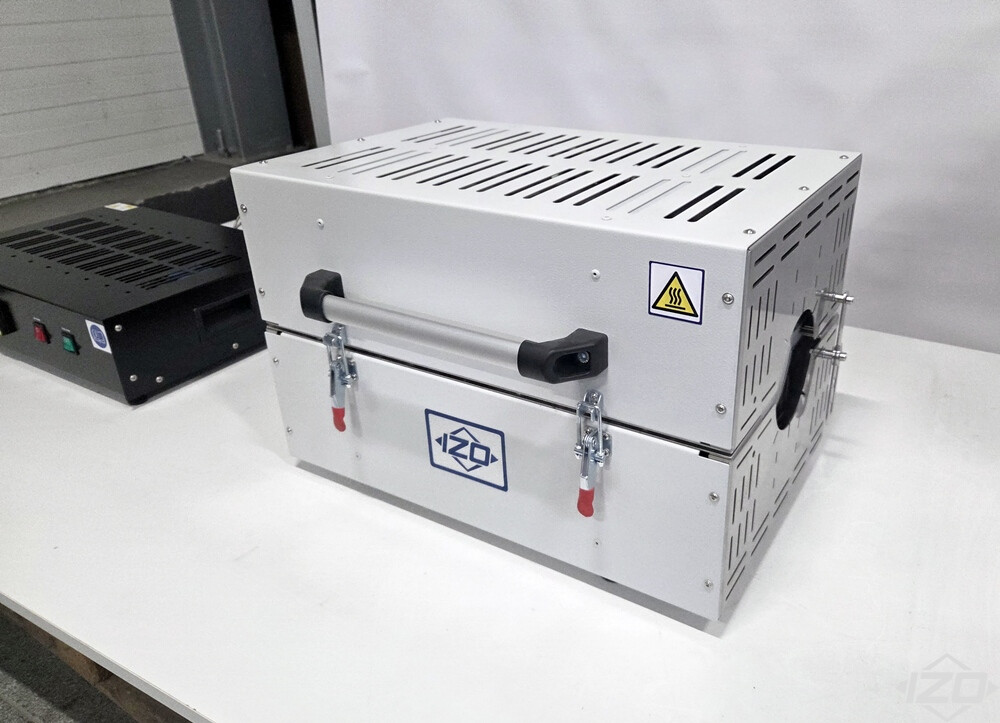

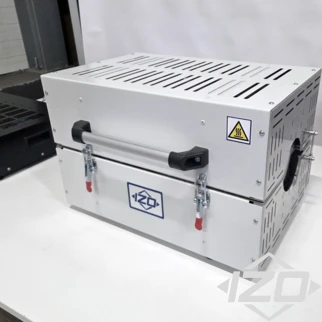

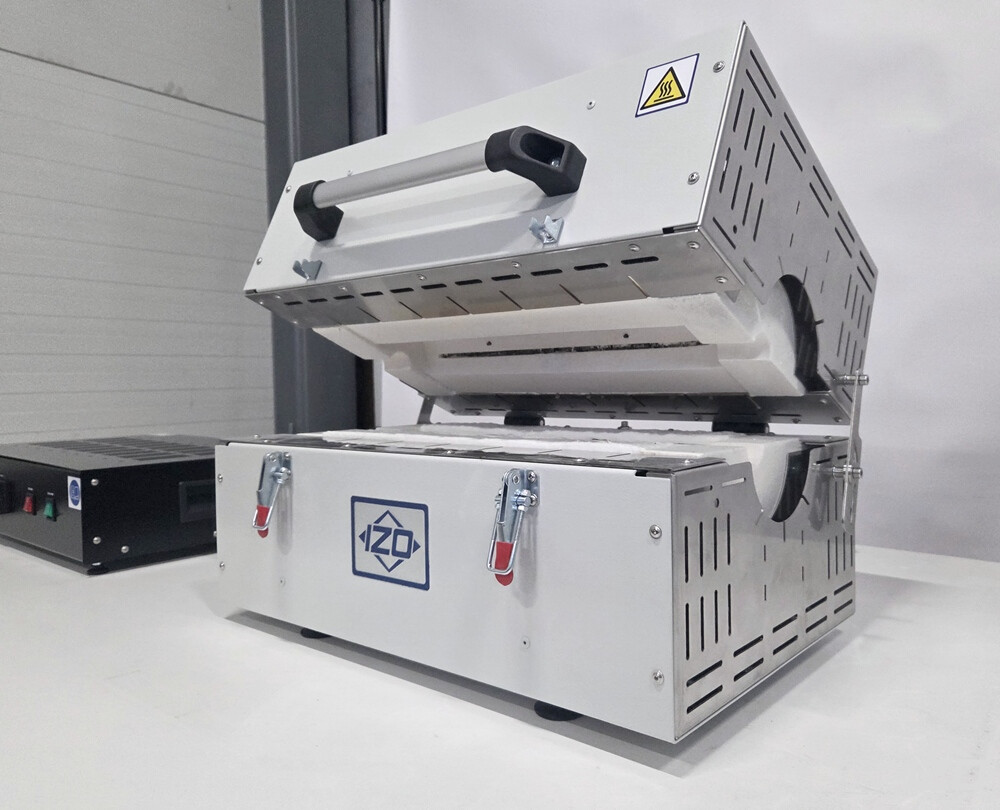

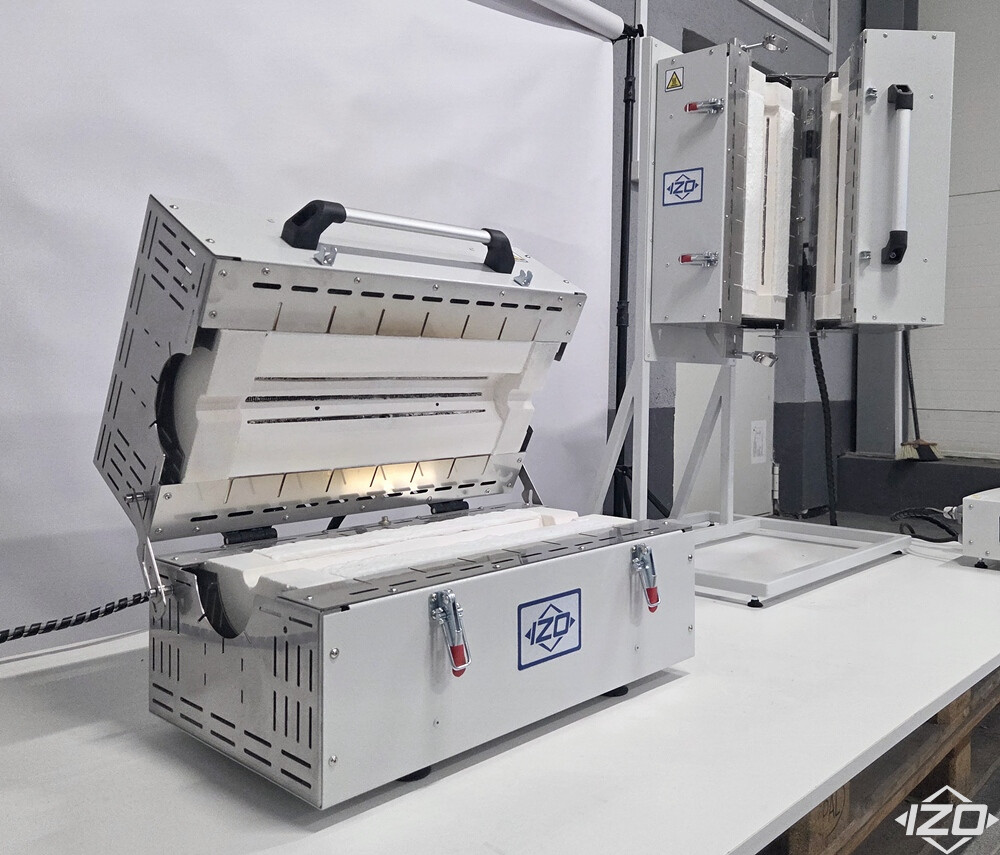

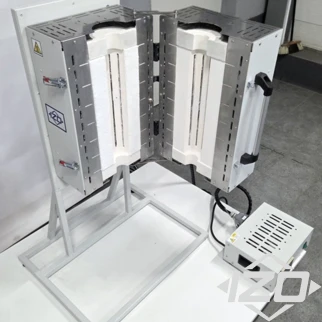

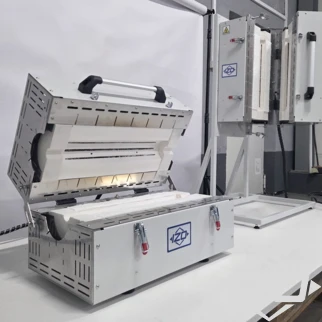

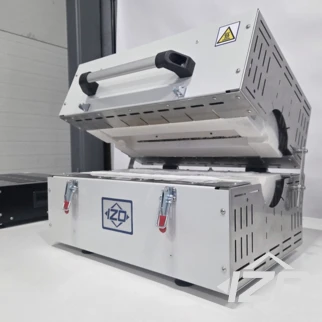

Piece rurowe dzielone TUB.FRS
Komora pieca otwierana (dzielona) wykonana z próżniowo formowanych modułów grzejnych IZOHEAT. Pomimo wyższej ceny od pieców jednoelementowych, konstrukcja ceniona za możliwość łatwej instalacji rur roboczych, zwłaszcza o dużych średnicach i skomplikowanej armaturze.
Wykonanie do pracy w poziomie lub pionie na dedykowanym stojaku. Osobny układ zasilająco-sterujący.
Maksymalna temperatura pracy: 900°C, 1100°C.

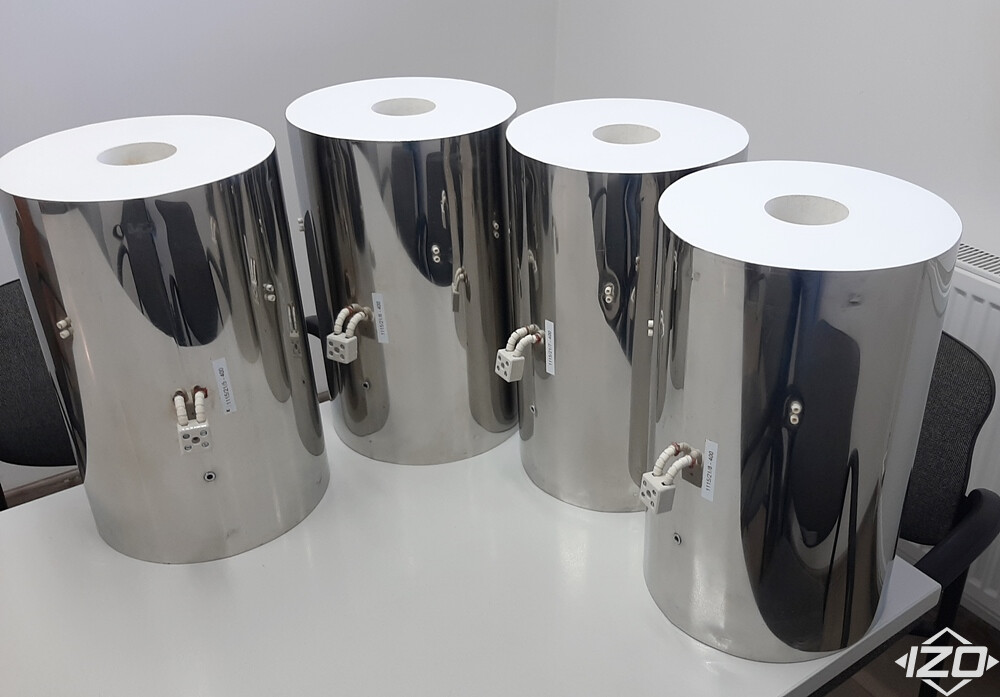

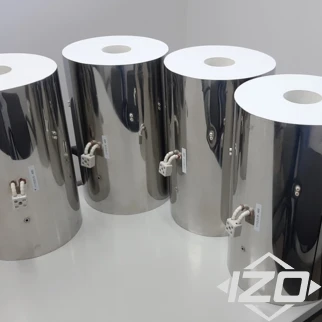

Wkład grzewczy TUB.HTR
Wkład grzewczy stanowiący komponent m.in. generatorów atmosfer, instalacji badawczych, podgrzewaczy oraz innych maszyn i urządzeń.
Wykonany z wysokiej jakości stali nierdzewnej oraz ceramiki technicznej.
Dostarczany w postaci komponentu do samodzielnej instalacji.
Uniwersalne wykonanie do pracy w pionie lub poziomie.
Maksymalna temperatura pracy: 900°C, 1100°C, 1200°C.
Opcje dodatkowe

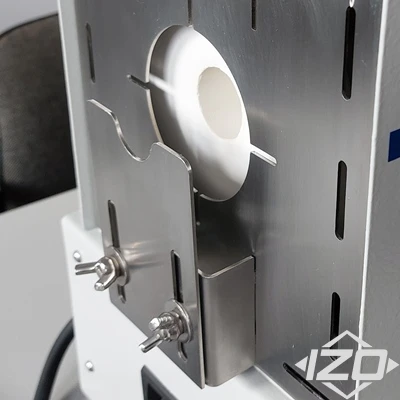

Uchwyty podtrzymująće rury robocze. Uniwersalne uchwyty z regulacją umożliwiają łatwe wycentrowanie rury roboczej w komorze pieca rurowego. Dostępne wersje dla pieców poziomych i pionowych (pełne obejmy). Wykonanie: stal nierdzewna.

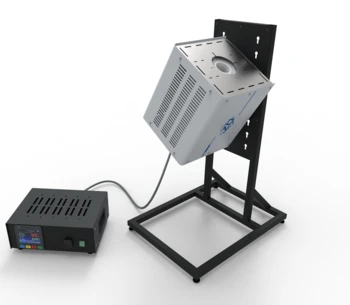

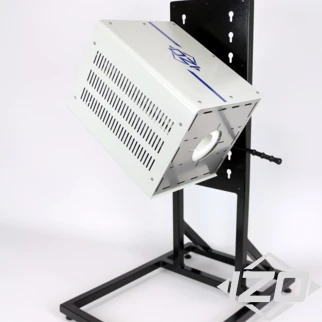

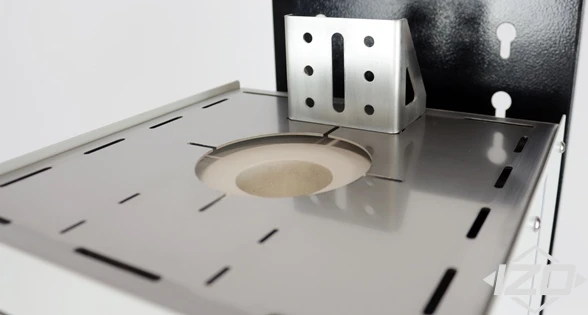

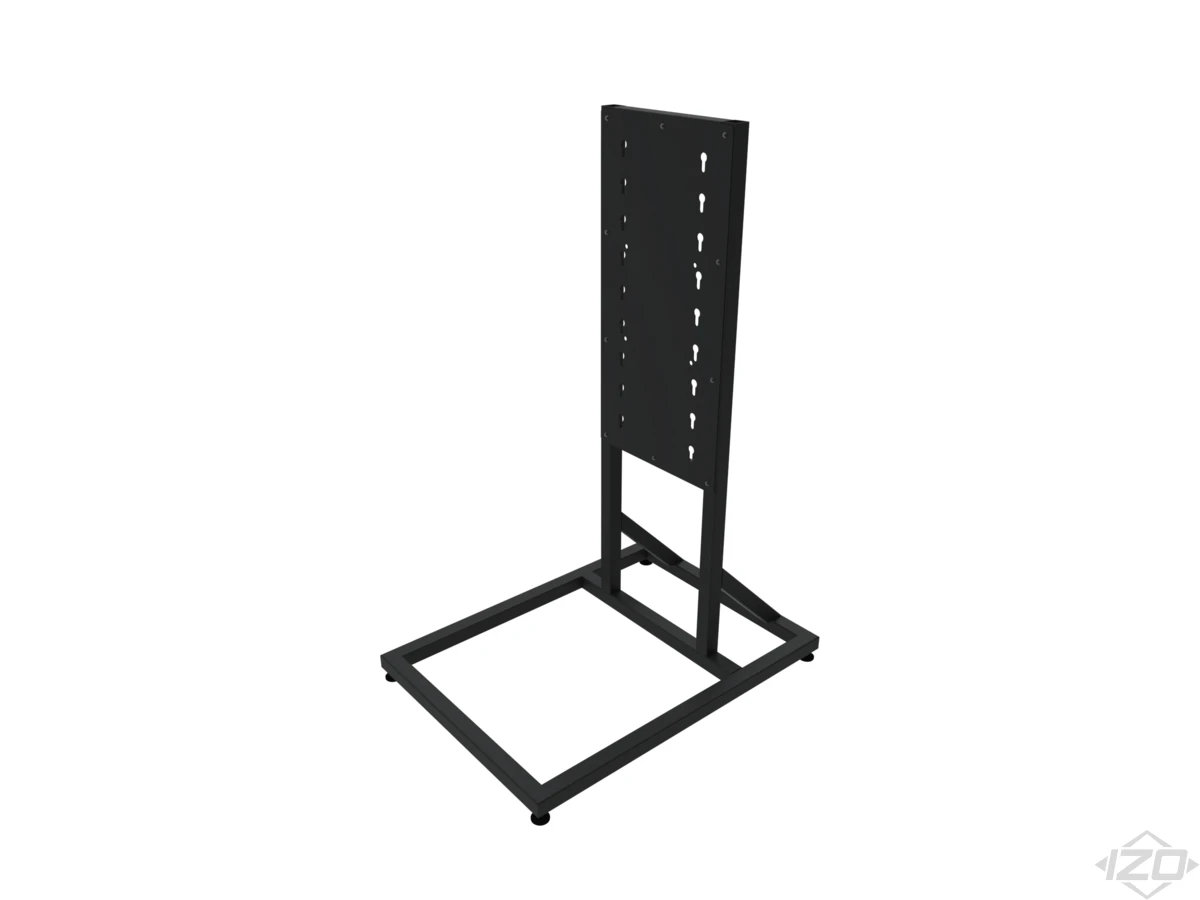

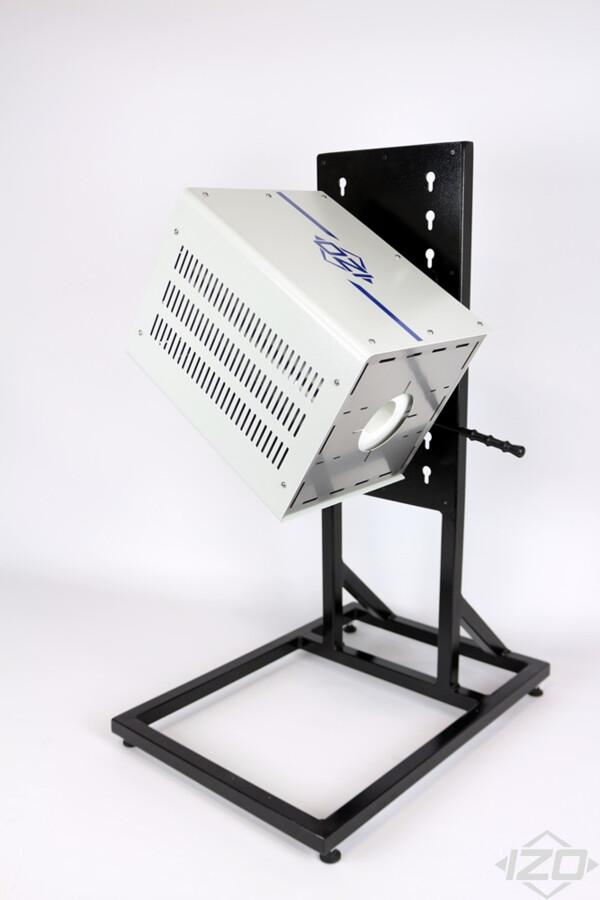

Stojak do montażu pieca rurowego w pionie. Stabilny, spawany i malowany proszkowo. Regulowane stopki poziomujące w podstawie. Możliwość regulacji wysokości pieca na perforowanej płycie montażowej.

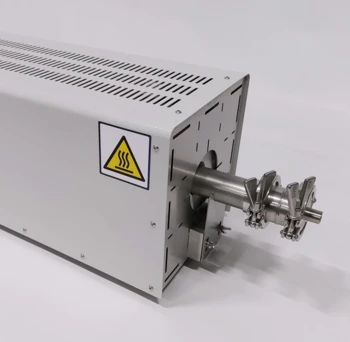

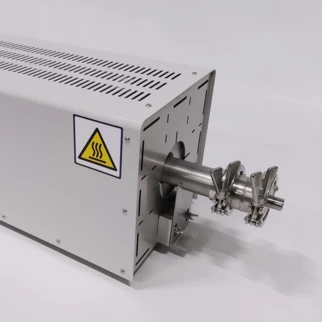

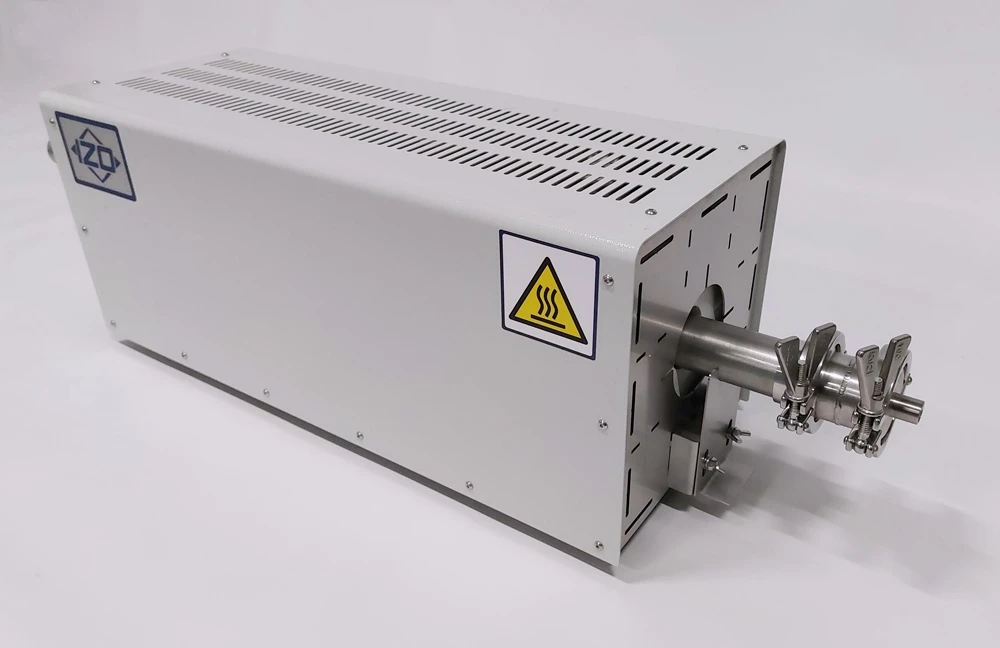

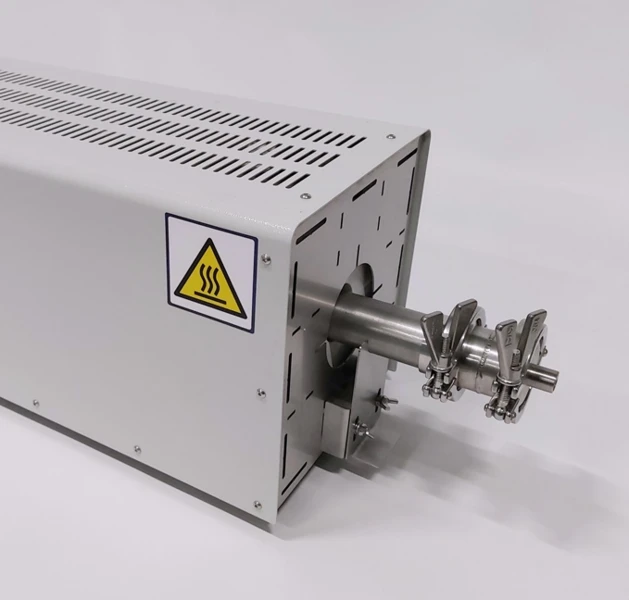

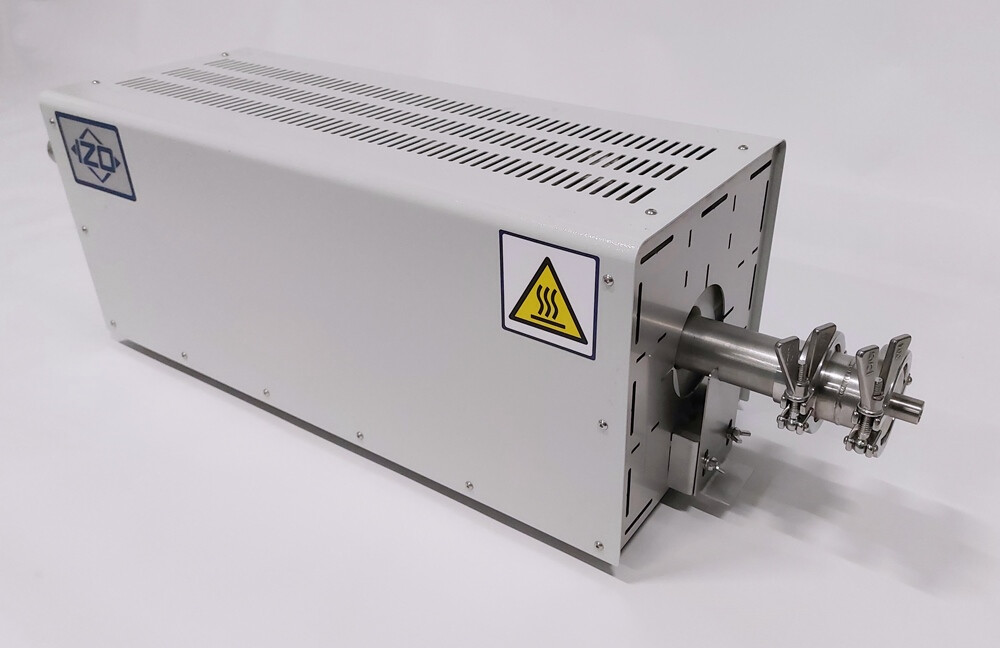

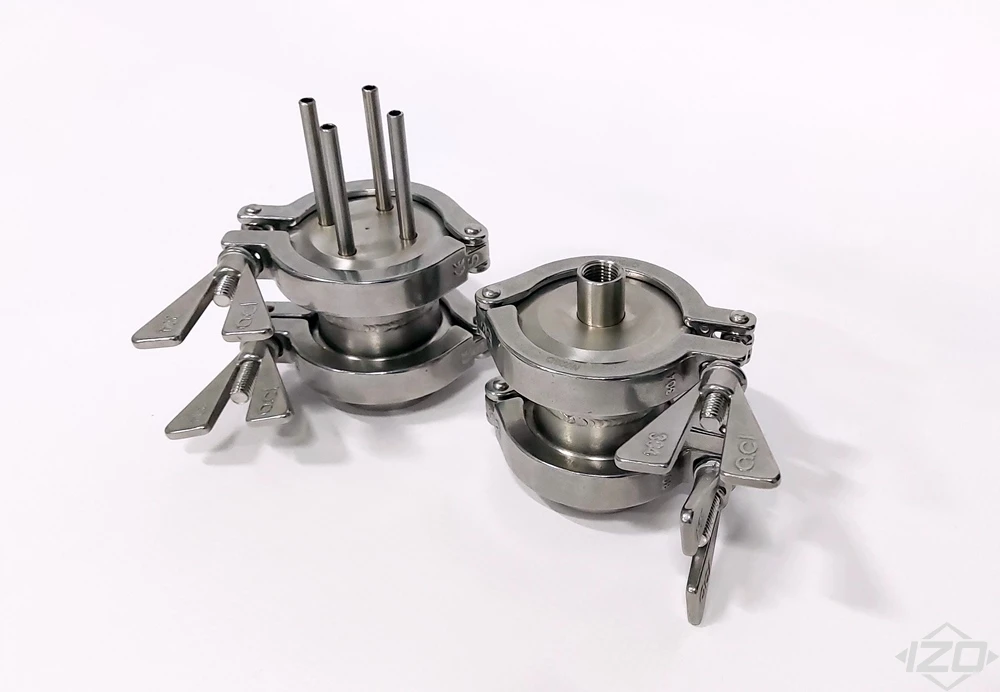

Króćce doprowadzające gazy procesowe do rury roboczej. Wykonane ze stali nierdzewnej. Możliwość personalizacji zakończeń: gwinty, nyple, rury itp.

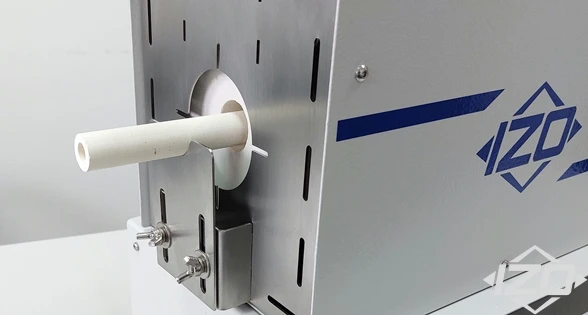

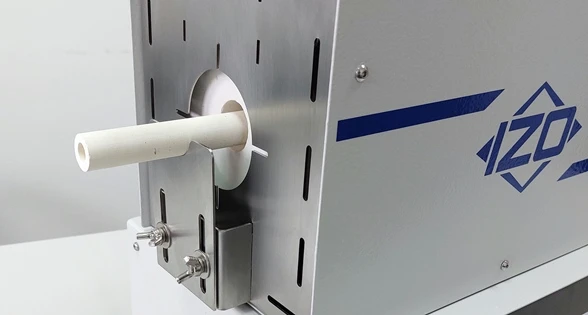

Zatyczki ceramiczne do rur roboczych z rurą dozującą. Tańsza alternatywa dla nierdzewnych króćców gazowych gdy nie jest wymagana idealna gazoszszczelność lub panują ekstremalne warunki temperaturowe.

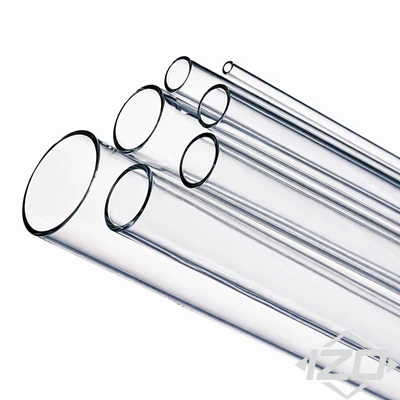

Kwarcowe rury robocze. Wysokiej jakości kwarcowe rury procesowe dostępne w szerokim asortymencie średnic i długości.

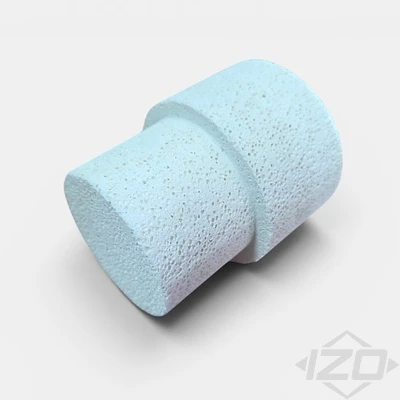

Zatyczki i korki ceramiczne umożliwiające jedno lub dwustronne zamknięcie rur roboczych. Ograniczają ucieczkę ciepła oraz poprawiają jednorodność temperatur w rurze roboczej.
