Piece wgłębne i kołpakowe

Produkty wymagające pionowej pozycji podczas obróbki cieplnej (wały, pręty) oraz wyroby, których najbardziej ergonomiczne ustawienie to pionowe stosy lub warstwy (np. kręgi drutów) mogą być obrabiane cieplnie w piecach wgłębnych lub kołpakowych. Piece cechuje wysoka niezawodność i mała powierzchnia zabudowy na hali. Średnica, wysokość i temperatura pracy określana jest przez Zamawiającego. Wykonujemy piece z wymuszoną cyrkulacją do 700°C oraz wersje wysokotemperaturowe do 1100°C. Montowana bez mostków cieplnych energooszczędna izolacja oraz niezawodny system grzewczy sprawdzają się w pracy ciągłej w zakładach produkcyjnych, głównie branży metalowej.

MASZ PYTANIA?
SKONTAKTUJ SIĘ Z NAMI

32 232 22 59

Zapytaj o produkt

Zastosowanie

W piecu wgłębnym wsad umieszczany jest w komorze grzewczej bezpośrednio suwnicą, opcjonalnie w retorcie lub na odpowiednim stelażu.

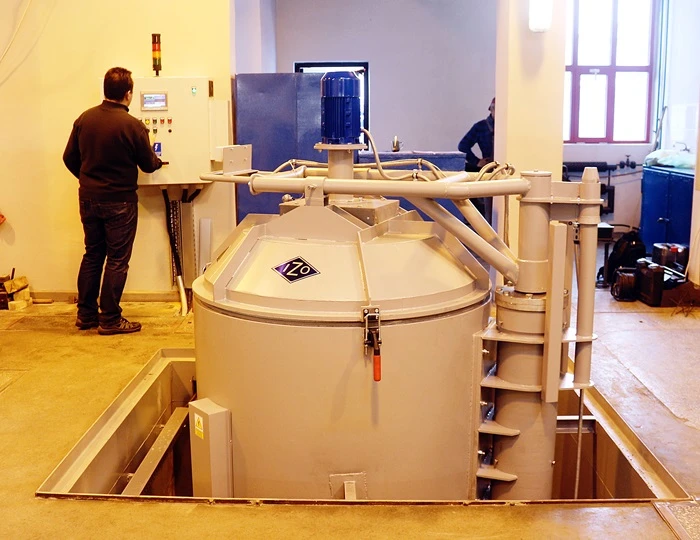

Piec kołpakowy nakładany jest natomiast na wsad ułożony na stałym trzonie pieca. W obu przypadkach do załadunki i rozładunku niezbędna jest suwnica i odpowiednia wysokość hali. Piece wgłębne najczęściej instaluje się w dołach fundamentowych dla ograniczenia wysokości unoszenia wsadu i poprawy ergonomii.

Piece wgłębne cechuje wysoka niezawodność oraz możliwość szybkiego przeładunku wsadu (przy zastosowaniu dwóch lub więcej retort/stelaży) co zwiększa przepustowość gniazda obróbki cieplnej. Dodatkową zaletą jest możliwość stosowania atmosfer ochronnych.

Przykładowe procesy realizowane w piecach wgłębnych i kołpakowych:

odpuszczanie,
wyrzażanie,
odprężanie,
hartowanie.

Wyroby obrabiane w piecach wgłębnych:

długie wały, pręty i rury wymagające pionowej pozycji podczas obróbki,
zwoje drutów (kręgi),
drobne wyroby ułożone w wielu warstwach,
inne zgodne z geometrią i zakresem temperatur.

Ceny pieców kalkulowane są indywidualnie na podstawie zapytania, na co wpływ ma przede wszystkim gabaryt urządzenia i zakres temperatur pracy.

Dane techniczne

Cechy pieców wgłębnych i kołpakowych:

średnica komory grzewczej dopasowana do potrzeb (od 500 do 2000mm),
wysokość komory roboczej od 600 do 3500mm,
niewielka powierzchnia zabudowy,
prosta i niezawodna konstrukcja,
sprawny przeładunek wsadu, również "na gorąco",
wysoka trwałość systemu grzejnego,
energooszczędność dzięki zastosowaniu lekkiej izolacji włóknistej i minimalizacji mostków cieplnych,
bardzo dobry rozkład temperatur,
pokrywa pieca unoszona hydraulicznie jednym przyciskiem,
wymuszony obieg powietrza w piecach do 700°C,
precyzyjny układ sterowania z rejestracją temperatur,
możliwość doprowadzenia atmosfery ochronnej obojętnej: azot lub argon,
instalacja w dole fundamentowym lub na poziomie "0",
kosze, stelaże, zawieszki, retorty ze stali nierdzewnej lub żaroodpornej.
